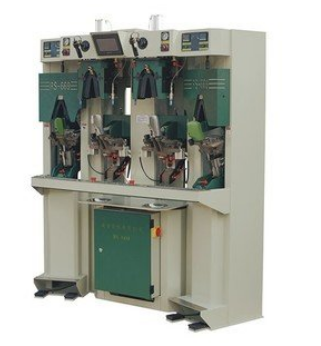

鞋頭定型機用與做鞋流程的一個工序。它的用途是將做好的鞋面經過熱模加熱后﹐再使用冷模定型﹐讓鞋面能夠達到比較標準的模型。相比傳統(tǒng)做鞋方法﹐既能減少工時﹐又能提高品質。
二、動作流程：
1. 首先打開主電源開關﹐按SB1啟動工作電源﹐交流接觸器KM1接通交流工作變壓器。PLC得電完成初始化﹐因加熱與制冷需要一段時間﹐固一般先開機大約15分鐘后才工作。
2. 以左熱模為例﹕將鞋面放入熱模中適當位置﹐用腳踏熱模定型開關一次。左熱模電磁閥動作,使左氣缸動作夾緊鞋面﹐延時斷開﹐如延時中想取出鞋面﹐只要用腳踏第二次便使夾緊復位。
3. 以左冷模為例﹕將加熱后的鞋面放入冷模中適當的位置, 用腳踏左冷模開關一次,則冷模夾緊電磁閥得電動作,使左夾緊氣缸動作夾緊鞋面﹐當夾緊到位﹐使SQ1感應開關動作﹐延時接通，使左冷模定型電磁閥得電動作﹐使左定型氣缸動作,開始定型﹐當定型到位﹐則使冷模定型延時感應開關SQ2動作﹐延時斷開。當斷開時先使定型電磁閥斷電復位﹐再使夾緊電磁閥斷電復位。
PLC控 制器是比較成熟的工業(yè)控制產品,在很多領域已被廣泛應用,本文在現有研究的基礎上討論了該產品在鞋頭定型機中的應用。得益于PLC在溫度控制方面的強悍，它實現了鞋頭定型機的自動化控制,既減少了工人的勞動強度又提高了生產效率。當觸摸屏得電后，通過RS232數據線與PLC通信交換數據。將FBS-32MAT-R主單元中各熱模當前值、設定值顯示在觸摸屏的3#畫面中。
鞋頭定型機使用的觸摸屏型號：TPC7021Ei
